作者：邓小军

近年来，全国城市燃气管线事故频频发生。为了保证作为城市重要基础设施的燃气管线安全运营，国务院安委会、住房和城乡建设部等多部门针对燃气管线的安全下发了关于燃气管线安全隐患排查的整治通知。全国各城镇的燃气公司为了摸清燃气管道的家底，正在逐步地开展自家燃气管道的探测和检测工作。为了紧跟这一市场热点，作为一家在城市地下管线探测行业深耕多年的老牌探测企业，当然不能落后行业的其他探测单位，金迪公司自然而然挑起了城市燃气管线探测的担子。

为了满足燃气PE管线探测生产项目的设备需求，公司领导高屋建瓴，提前谋划，2021年11月份安排技术骨干开展了有关燃气PE管定位仪性能、价格等方面的市场调研工作。

2021年12月，湖北天门燃气管线探测项目开始施工，根据11月份的调研结果，公司马上采购了市场上普遍认可的燃气PE管定位仪3套（其中1套为西安捷通智创公司生产，2套为武汉矿发科技公司生产）。

2022年2月底，公司陆续又开展了几个燃气管线探测项目。为了保证生产对设备的需求，根据项目对设备的使用情况，公司又采购了10套西安捷通智创公司生产的燃气PE管探测设备。为了帮助项目生产组长尽快掌握新设备的使用，结合作者最近对设备的学习和跟进项目的实际使用情况，将燃气PE管定位仪音频振动器的安装及设备操作安全注意事项做个简单的介绍，帮助探测组长快速掌握新设备的使用。

一、公司目前生产项目使用的燃气PE管定位仪型号
1、西安捷通智创仪器设备有限公司生产的GL21智能燃气PE管道定位仪11套。使用的项目有安徽淮南凤台、毛集燃气项目、湖北天门燃气项目、银夏中卫燃气项目、新疆乌鲁木齐燃气项目。
2、武汉矿发信息科技有限责任公司生产的KF-10型PE探管仪2套。使用的项目有湖北天门燃气项目。

3、西安管畅环保科技有限公司生产的GPPL燃气PE管道定位仪1套。使用的项目有银夏中卫燃气项目。

需要说明的是，以上三个厂家生产的燃气PE管定位仪都只能探测燃气PE管的位置，不能探测深度，市面上其他同类产品一样，也都只能定位不能定深。

西安捷通智创GL21探测时一般采用图形显示模式，探测信号直观，分辨简单，容易操作；武汉矿发KF-10和西安管畅GPPL探测时常用听音模式，考验探测者对声音的记忆力、敏感力，探测信号不易分辨。

下面以西安捷通智创GL21智能燃气PE管道定位仪为例，介绍燃气PE管定位仪音频振动器的安装及设备操作安全注意事项。

二、燃气PE管定位仪的工作原理

燃气PE管定位仪是基于声波探测原理，专门针对非金属PE燃气管探测开发的一种新型地下管道探测设备。使用这种探测设备需要将设备的振动器与燃气的放散管或其他附件连接，通过音频振动器向管道内发射一个特定频率的声波信号，声波信号通过管道里的介质燃气沿管道定向传播至远端。声波信号在管道压力气体中定向传播的同时会带动管壁的振动，振动信号通过土壤立体传播至地面，用接收机在地面上检测此振动信号。在管道正上方信号最强，体现在接收机屏幕上就是数字最大或声音最强，通过探测最大数字或辨别最强声音达到对管道的准确定位。

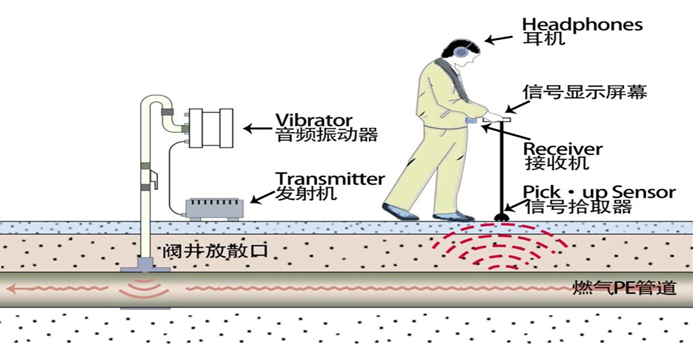

声波探测法工作原理


三、燃气PE管定位仪操作说明
1、振动器安装步骤：
（1）拧开阀门井放散管的堵头或调压箱的丝帽，缓慢拧开放散管阀门几秒钟，让气体冲掉放散管里的杂物和水份，保证放散管干净，再快速拧紧放散管阀门；

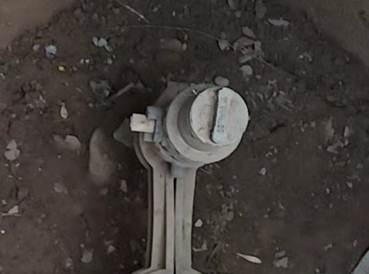

放散管堵头


（2）取出与放散管尺寸相同的螺丝接口，在螺丝两端按螺纹方向（顺时针方向）缠绕生料带7-8圈后，先接好快速接头，再将螺丝另一端缓慢拧紧在放散管里；

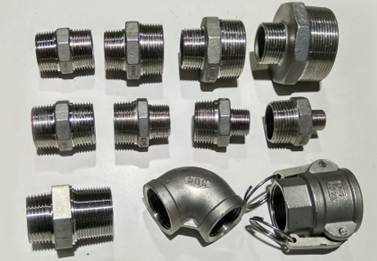

不同尺寸螺丝接口、弯头、快速接头


（3）在快速接头上安放好音频振动器，按下快速接头两端的扣环，将音频振动器牢牢固定在快速接头上；

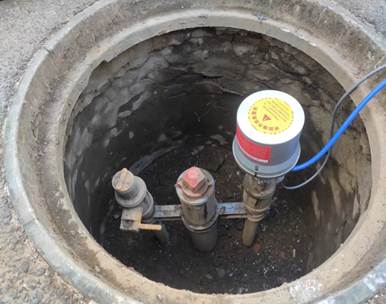

音频振动器


（4）缓慢拧开放散管上的阀门，同时打开音频振动器上连接蓝管的阀门，等到蓝管中有气体排出，再关紧蓝管阀门，将放散管阀门拧到最大；
（5）用燃气泄漏检测仪检测音频振动器下方管件接口是否有燃气泄漏，如果有，需要拆下音频振动器、管件接口，重新缠绕生料带，再次安装，直到没有燃气泄漏；
（6）打开发射机、接收机，让两者的工作频率一致，选择合适的激发功率就可以开始探测了。

2、振动器拆除步骤：
（1）关掉发射机；
（2）关掉放散管阀门；
（3）打开音频振动器蓝管阀门，放掉音频振动器里的燃气，再将音频振动器阀门复位；
（4）双手食指插入快速接头圆环往两侧拉开快速接头的扣环，取下音频振动器；
（5）拧下安装在放散管上的管件接口；
（6）用燃气泄漏检测仪检测放散管是否有燃气泄漏，没有燃气泄漏时再拧上放散管堵头。

3、发射机的工作频率
发射机共有三种工作模式：恒频、变频、脉冲；工作频率21种，其中恒频6个，变频10个，脉冲5个。详见下表


作业组长可以选择合适的工作频率进行探测，原则上管道埋深小的选择低频，信号传输比较远；埋深大的选择高频，信号传输距离近，不利于长距离的探测。

4、发射机的功率
发射机的输出功率共有5档：10%、25%、50%、75%、100%，随着探测距离由近及远，适当增大输出功率，每按一次，输出功率增加一档。通过增大发射机的输出功率对远距离探测效果好。

关于设备的详细操作过程，详见智能燃气PE管道定位仪GL21产品操作使用说明书，本篇文稿不再叙述。

四、使用燃气PE管定位仪探测需特别注意的一些事项及探测技巧
1、音频振动器尽量安装在待测管段的上游方向，因为信号顺气流方向传输比逆气流方
向传输要远，探测距离长。
2、此设备对直埋燃气PE管探测效果好，不要在燃气管道穿越道路的部分探测，原因是燃气管道穿越道路一般都有钢质或水泥套管，套管会阻断声波信号的传递。

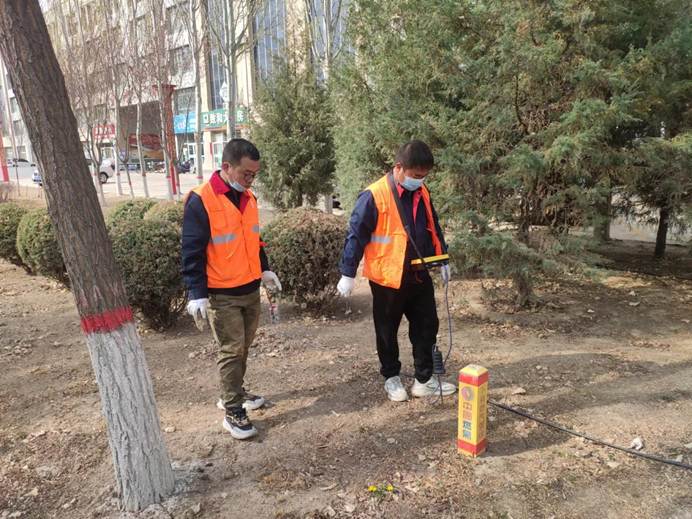

3、在水泥、沥青、方砖等硬质路面采用三角爪探测，在软土绿化带等松质土壤用探针探测。
4、在测量过程中防止绕着传感器走动，以避免产生干扰噪音。在软土、草地、沟渠、绿化带、没有压实的土地等土壤条件下，尽可能的多移动接收机，增加测试点。
5、顶管定向钻存在扩孔，泥浆沉淀后会形成空洞，所以顶管探测信号差，探测需要前后移动探测点。
6、过路定向钻会形成一个U型大深度的穿越，在这部分区域探测很难捕捉到信号，应尽量在入地点和出地点附近探测。
7、主管道上分支管多、小区庭院管管径小、管线钢塑转换较多，信号衰减快；钢塑转换越长信号越差，这些都不利于管线探测。
8、路面材料不同，选择合适的地方定点。接收机尽量放在一块砖面上，不要跨越、骑缝；不要在晃动的砖面上面测量。沥青路面也不要把脚钉插在缝隙里，尽量放在石子上面。越坚硬的东西信号传递越好。
9、使用探针测量时，管道回填或者埋设土质均匀时一次定位相同平面的几次探测插入
土壤的深度必须相同，不能出现深浅不一的状况。管道回填或者埋设土质不均匀时，
几次探测时插入探针力量要保持一致。

五、燃气PE管定位仪操作安全注意事项
气体振动器、LVR8接收机拾音探头是燃气PE管道定位仪的重要组成部件，它们均为精密部件。由于其特殊的构造原理及功能作用，自身的结构和组件都比较脆弱，经不起随意磕碰和摔落。因此在实际的操作过程中探测组长要特别小心，谨慎使用！

1、气体振动器操作注意事项
（1）严禁放散阀中的灰尘水分等异物进入气体振动器。
（2）严禁快速打开放散管阀门。
（3）严禁气体振动器及其连接处漏气作业。
（4）严禁在未关闭放散管阀门时，直接打开快速接头或者拧下对丝拆除气体振动器。
（5）严禁在已关闭放散管阀门但未打开振动器阀门排气泄压时直接打开快速接头或者拧下对丝拆除气体振动器（带压拆卸会发生伤害）。

2、LVR8接收机拾音探头操作注意事项
（1）严禁手握信号线来回甩动拾音探头，这样会弄断信号线，影响信号传输。
（2）探测结束收线装箱时，严禁将信号线缠绕在探头护套上，拾音探头信号线应该收卷为圆盘状装箱。
（3）探测时，严禁将拾音探头斜着插入软土中。
（4）探测结束需移到下一个探测点时，严禁手握信号线直接用力垂直往上提拉拾音探头。
（5）探测结束后，严禁拉着信号线往前移动拾音探头。
（6）严禁脚蹬拾音探头用来活动探针。


扫码阅读微信版
