作者：廖良桂


随着我国居民生活水平的逐步提高，人们对于生活的环境也越来越重视，尤其是针对水环境的治理，国家相继出台了一系列的政策，如《水污染防治行动计划》、《城镇污水处理提质增效三年行动方案》、长江大保护等等。随后全国各地都相继开展了排水管网的普查、检测等工作，发现了一系列的管网病害。针对这些现状管网中的病害必然需要采取开挖或非开挖修复的措施，本篇文章则主要阐述非开挖修复工艺石浆喷涂在排水管网中的应用。


• 什么是石浆喷涂？

石浆喷涂修复是一种通过机械离心喷涂、人工喷涂或涂抹工艺将石浆材料按设计厚度喷涂在管渠、管井修复位置的内衬修复技术。凝固后形成高强度的管中管与原管渠结构紧密结合，并具有一定力学强度、防腐性、抗渗性。


• 适用范围

（1）适用于水泥、砖石材质的各类形状，包括不规则形状的排水管（涵）道整体加固修复。
（2）适用于水泥、砖石材质井室、池体结构的加固修复。
（3）适用管径：圆形管道管径:DN400-DN2000；不规则形状管道：最小直径 ≥800mm。


• 石浆材料

石浆修复材料选用进口高密度地质聚合物砂浆，具有高强度、超低孔隙率、超强自融性、超强耐污水腐蚀性能和良好的环保性能，同时可以替代水泥作为粘合剂及填料。

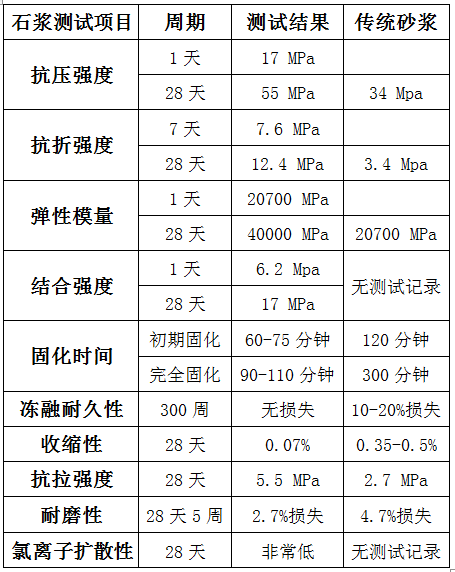

其与传统砂浆的性能对比如下表：

• 主要修复设备

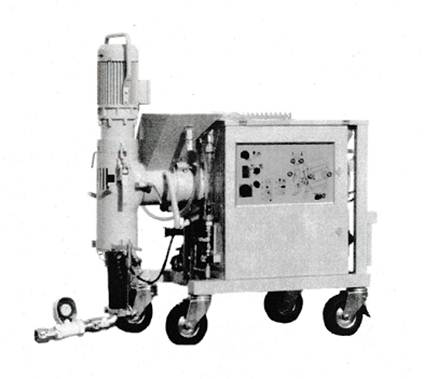

1. 喷涂机

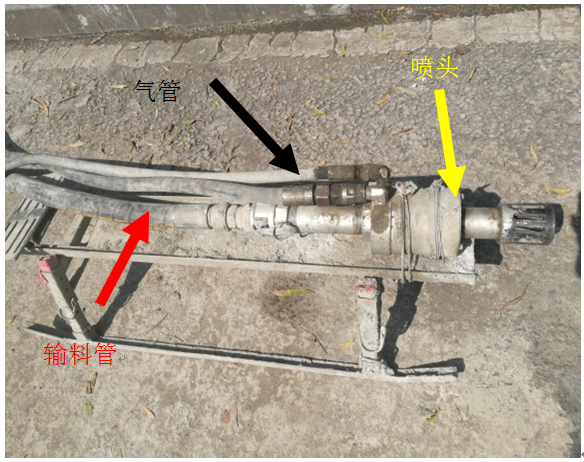

1. 喷涂设备

输料管：用于输送经喷涂机搅拌后的石浆材料
气管：用于输送高压空气，供喷头旋转
喷头：通过喷头头部旋转，将石浆材料均匀喷出

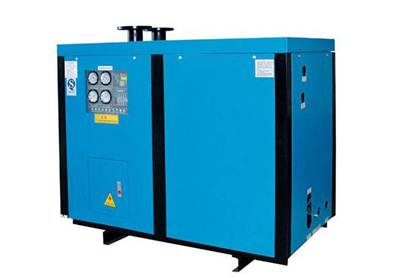

1. 空压机

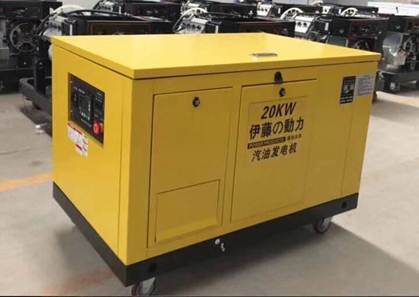

1. 发电机

• 施工工艺

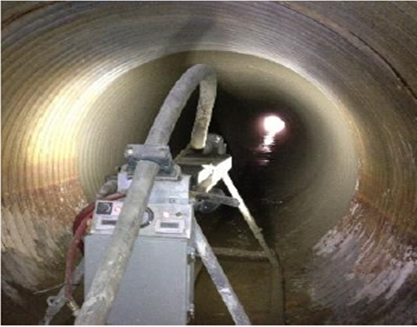

1. 离心喷涂

对于圆形、矩形或不规则管道（渠）及管井采用中央旋喷方法进行。根据管道（渠）的截面规格调整支架的高低，使喷头中心处于管道（渠）中心，将混合好的石浆由混合器泵送到软管并进入旋转式喷头喷出。喷头头部使用压缩空气为动力，以90度角度喷出物料到管道（渠）壁。与原管道（渠）壁紧密接触，通过以一致的速度往返移动喷头实现石浆的覆盖，直到达到要求的厚度。

1. 人工喷涂

工人手持喷枪对准渠壁以45度角进行喷涂作业。石浆在高压空气的催动下紧紧粘贴于渠壁上，后期在石浆高粘结性的作用下固结于片石渠壁上，使片石渠壁与石浆材料紧密结合在一起，在原有片石结构和新形成的石浆内衬结构的共同作用下形成牢固的新承重结构体，完成渠壁的加固、防渗漏、防腐修复整治。


• 工艺优势

1、石浆材料本身抗化学腐蚀能力强。通过喷涂施工可以与原管道紧密结合，隔绝污水与原管道内壁接触，达到防腐效果，延长原管道的使用寿命。使用寿命长，可达50年。
2、通过喷涂施工形成的内衬管与清除了污垢的管道内壁有很强的粘结效果，使内衬管与原管道更有效粘合成一体，增加原管道的抗压强度，根据设计厚度直至独立承载全部荷载。
3、同一管段喷涂厚度可以变化，管道位移、角度变化、管径、截面变化对喷涂法施工影响不大。
4、修复过程可中断，便于长距离分段施工作业。


• 修复效果展示

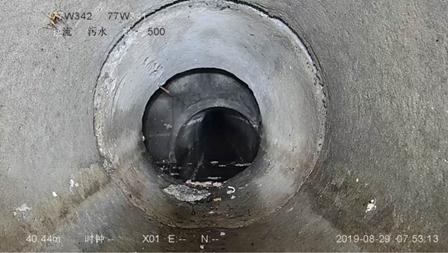

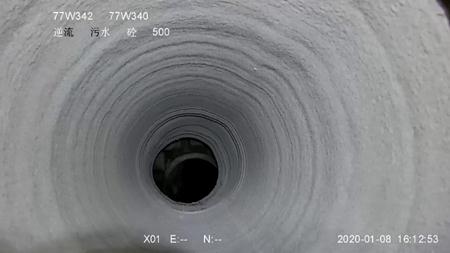

1. 管道喷涂

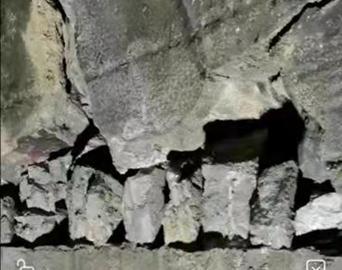

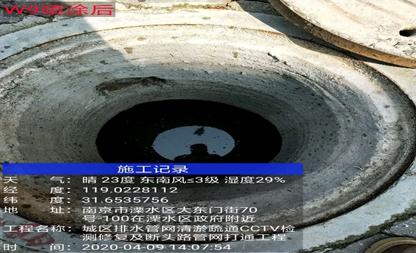

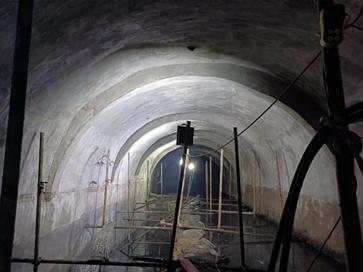

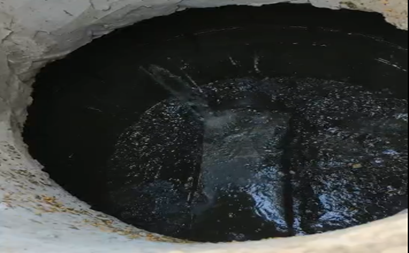

  2.井室喷涂 3.箱涵喷涂
