专题文章

非开挖修复技术在黄石胜阳港老排洪渠修复加固工程中的应用 ——砂浆喷涂修复工艺之渠道修复
2021-04-12 16:00:58    浏览次数:
分享到:

作者:王鹏
砂浆喷涂施工工艺具有操作简单、快速固化、修复后使用年限长的优点,主要用于具备非开挖修复条件的市政排水管(渠)的修复,采用本工艺修复后,将在管(渠)壁形成连续致密的内衬层,有高强度、耐腐蚀、防渗漏的作用,能增加管道(渠壁)强度,增强管壁承压能力。

黄石胜阳港老排洪渠,由于外部地下水和土壤结构、压力等经年改变,逐步造成箱涵结构失衡,内壁砂浆失去粘结作用,片石脱落,局部渠壁出现大裂缝,甚至出现坍塌,由于渠道长期处于运行状态,无法断流,不能进行开挖修复,经研究后决定采用砂浆喷涂修复工艺对渠道进行加固修复。

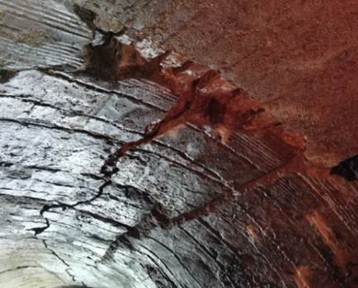

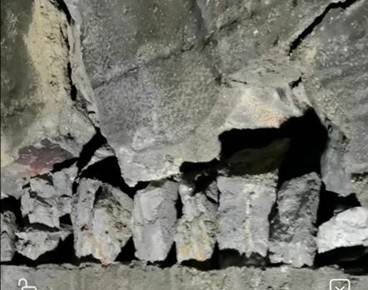

修复前状况

渠道喷涂修复工序流程为:施工准备→施工围挡→渠道通风→渠道内围堰导流→渠道降水清淤→渠道内壁清洗及预处理→喷涂修复→验收。

  • 施工准备
施工准备主要包括对渠道内部破损情况和渠道内部修复条件的勘察,对施工需要的材料、设备和工具进行准备以及施工前期手续的办理。

  • 施工围挡
非开挖渠道喷涂修复作业在渠道内进行,但所需要的材料设备都要在地面进行运输和临时贮存。而且,单一管段修复耗时比较长,为了确保施工人员安全,需要采用全封闭式围挡,对施工作业区域进行隔离(市区主要道路围挡高度2.5米,一般道路1.8米)。
  • 渠道通风
按照渠道修复作业规程及安全施工要求,通风是开展渠道内施工前及施工过程中的必要环节。通风时,在渠道修复段两端出入口安装大功率抽排风换气设备,并按要求采用四合一毒气检测仪对渠道内气体安全性进行监测,以确保渠道内施工人员安全。

渠道通风作业需要在施工时不间断进行,气体检测仪连续检测,应安排专人值守。当发现检测仪报警时,施工人员应立即撤离,并对渠道内危险因素进行排除,确定渠道内安全后施工人员方可继续进入渠道作业。

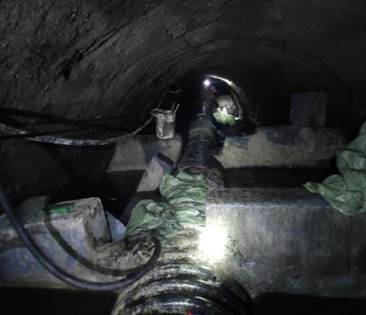

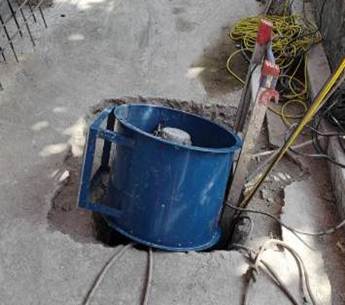

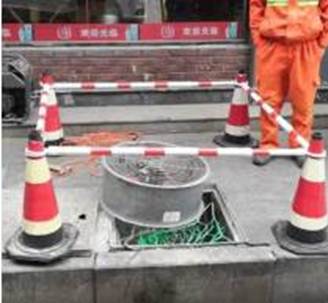

渠道通风
  • 围堰导流
根据实际修复条件及邻近修复段距离,现场考虑设置围堰段的方法。在黄石胜阳港排洪渠修复项目施工工程中,对于渠道水位较低(水位不高于60cm)的渠道,采用人工潜水砌墙封堵,中间加设单或双管道导流。对于渠道水位较高的渠道,则采用砂袋单侧分流围堰。

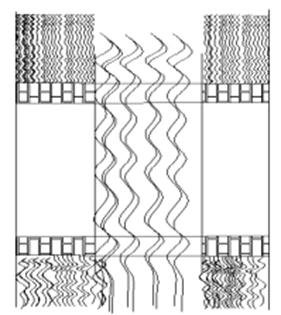

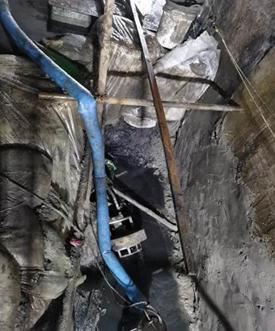

安装导流管围堰导流

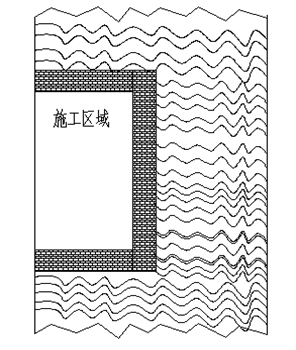

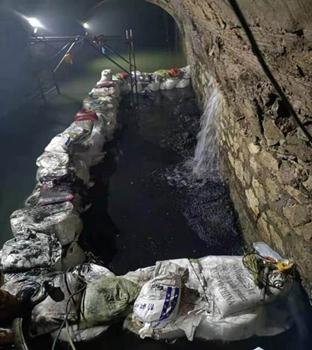

单侧分流围堰

  • 渠道降水清淤
围堰建好后,就可以用污水泵或动力站进行渠内降水,待渠道内水位下降至规定水位线以下后,再进行渠道清淤作业。由于胜阳港老排洪渠渠道年代久远,不同管段的清淤作业时间及方法也存在差异,因此,金迪公司黄石胜阳港项目部制定了差异化的施工方案。降水后,作业人员要现场查看淤泥的成分和状态,如果全部是粘稠状淤泥,条件允许时首选吸污车作业;如果以结垢块状夹片石为主,则需要投入人工,在渠道内将淤积物装袋运输至井外,全部清理后转入下一工序。

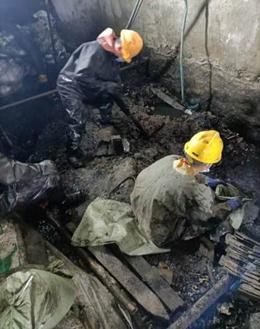

降水清淤

  • 渠壁清洗及预处理
为保证喷涂质量,需要人工对渠壁的淤泥、油污进行清洗及预处理,包括清除剥落层;对一些孔洞进行填补;对小渗漏进行注浆封堵、抹平;对大渗漏进行钻孔引流;对大裂缝进行注浆。规格较大的箱涵还需要搭建脚手架。

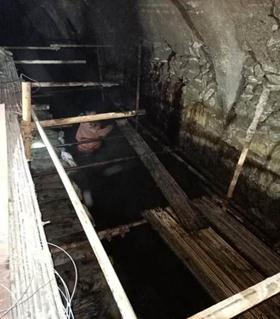

搭建脚手架

渠壁清洗

孔洞浇筑

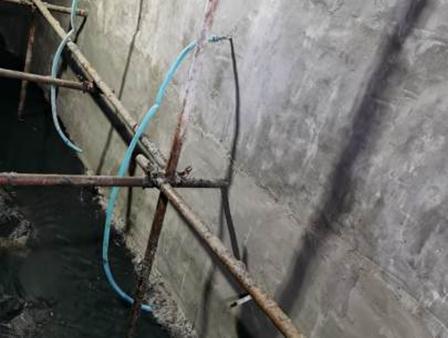

钻孔引流

注浆

  • 喷涂修复
调试喷涂设备,然后可直接在预处理完毕的渠壁待修复部位进行喷涂修复。喷涂时,喷头应稍倾斜于受喷面,分层均匀喷涂,直至达到要求的喷涂厚度。喷涂工序应同时安排抹平压光工序,喷头和渠壁的距离可根据喷涂要求调整。

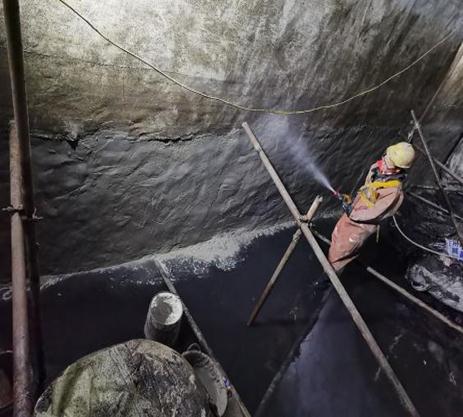

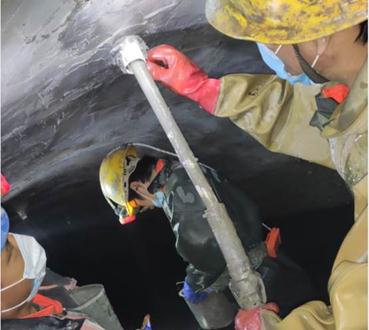

喷涂修复

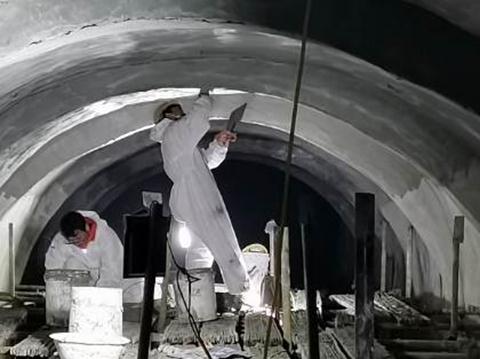

压光
  • 验收
1、验收组织:业主方、监理方、施工方三方同时进行验收。如有需要,设计方和审计方也应到场参与验收。
2、验收方法:
1)修复前初验:对每一段修复前进行现场勘查测量,中间有钢筋铺设的依照设计要对钢筋的绑扎、间距进行测量,对底板拆除的厚度进行测量。
2)修复后初验:依据设计对修复后的平整度、厚度、长度都进行审核测量。同时对原材料检测报告进行审核,包括钢筋复检报告,砂浆材料抗压、抗折复检报告,混凝土抗压、抗渗试块检测报告。
3)竣工验收:对渠道中每段修复的平整度、围堰拆除情况、修复前和修复后渠壁现状进行检查验收,同时,对成果资料的完整性、数据的准确性进行查验。
初验

竣工验收
