作者:王向坤

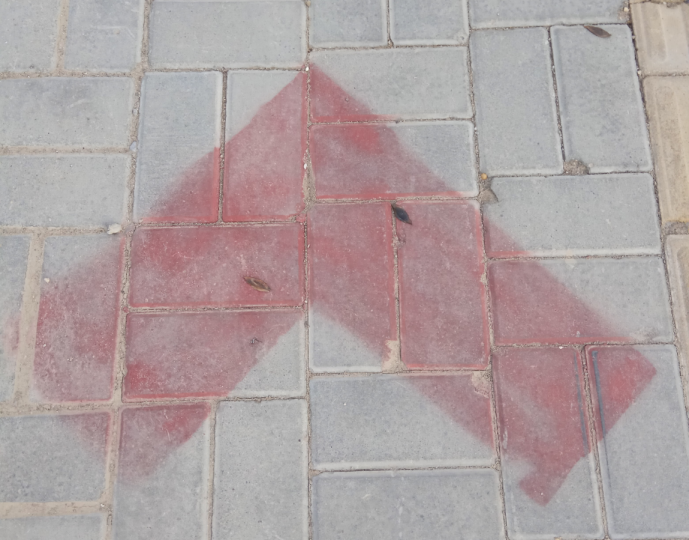

        过去的时间还不长,不记得具体哪一天了,走在熟悉的路上,忽然间看到路边出现了红油漆画的类似于大于号“>”的符号。只不过角度呈九十度直角,每边长约尺许,宽约20公分,一个不小的符号标记。
        干过管线探测的人,对于地上的符号标记非常敏感,走在城市的道路上,时常低头寻找特定的管线探测标记--用红油漆画上去的地下管线编号和定点标记,如果发现了,不用说,这个地方做过管线探测了,通过符号的新旧程度,大致推算工作的时间,再结合圈内的消息动态,或许可知道是哪家公司做的。
        平时这样的习惯多了,看到不一样的标记,这个好奇心就来了。这是一种什么标记呢?抖音有办法。把这个符号发上去,很快网友就回复了,这是像控点。有人会问,干管线的还不知道这个?确实如此,分工很细,不是测绘出身,没见识过这个,还真不知道,不过,咱可以学。
        回到文章的主题,那什么是像控点呢?这个属于摄影测量方面的专业术语,就是为摄影测量加密或测图需要,直接在实地测定的控制点,英文是Photo control point。英文很直白,那肯定还有一个名字,就是像片控制点,这么说会降低这个术语的神秘性,望文生义,还会引起歧义。虽然,在行业标准的术语定义中叫像片控制点,但是行业大多称为像控点,简化以后,抽象性增加不少。
        像控点,这个对于测绘专业的人来说不陌生,对于非专业人士来说,基本上遇不到这个词,如果偶然看到地面上这类符号标记,那肯定是不认识的。即便是发到社交平台,也需要懂测绘专业的朋友予以关注,否则,还是不懂。
        不过,现在的人们见多识广,智能手机的普及让人们可以很容易的获取各类知识,若有兴趣,搜一下即可查到。不仅可以搜文字,还可以搜图片,深挖一下,就能学到不少知识。

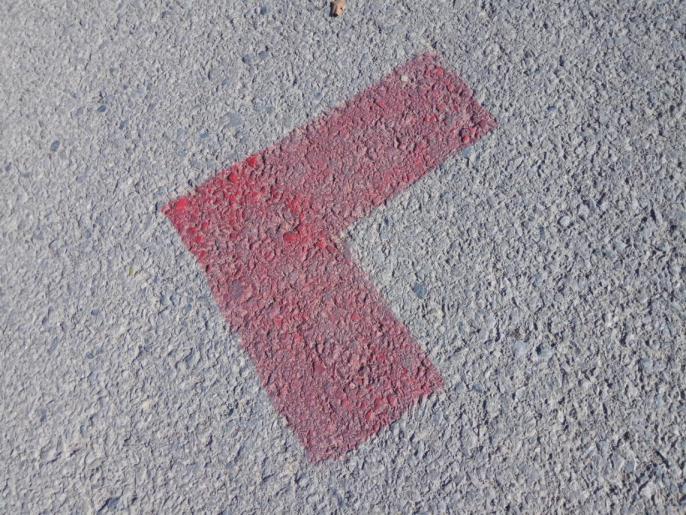

        我们现在已经知道了像控点标记的含义,准确来讲,那叫L型标志。摄影测量嘛,结果就是地图,这个,现在的人们很熟悉。回过头来,像控点就是测绘上利用摄影测量制作地图过程中的控制点,是摄影测量控制加密和测图的基础,要能包围测区边缘以控制测区范围内的位置精度,纠正飞行器因定位受限或电磁干扰而产生的位置偏移、坐标精度过低等问题,纠正因气压计产生的高程差值过大等其他因素。
        根据用途,像控点又分为平面点、高程点或平高点,均要求选择在明显目标点上,所谓明显目标点,就是在航摄像片上的影像位置可以明确辨认的点,便于将来内业处理的准确性。在野外,结合具体地物的地表特征,像控点标志的类型、颜色会有所不同,不止是L型的,也不止是红色的,根据需要,还要喷绘编号在标志旁边,便于内业处理。
        所以说,既然是控制点,选好点,制作好地面标志后,就需要对其进行测量,取得其坐标、高程等值,且要保持统一的规律,比如:统一测量标志的外角点,测量精度应保持一致等等。
        大致了解,以上这些就差不多了。到了专业的层面,不仅是理论,更重要的是实践应用,这个就超出介绍的范围了,有兴趣的朋友可以自行查询学习。
        符号标记是生物界传递信息的一种特质,不止是人类所独有,动物界也很擅长,电视上常播的动物世界,动物们经常靠特定的符号来划分领地。有时,对于未知的符号,人类还能引申到外星人那里。在以前,由于信息传递不发达,很多地方非常闭塞,如果忽然看到了奇怪的符号,解读起来就很困难,很容易产生困惑。
        还是那个像控点符号标志,最近的周末,在山区旅游的路上又看到了,这时,已经知道了它的含义,则很容易想到最近这里实施过摄影测量工作了。因为开着车,没有拍下来。
        说到了符号标记,顺便说一下我们管线探测的特征。一个城市的管线长度少则上千公里,多则上万公里,采集的管线数据都是通过一个个探测到的管线点连接而成,两点之间最长不能超过75米,这是规程要求的,很多地方,管线点非常密,由此可知,管线点是非常之多,多到几十万、上百万。

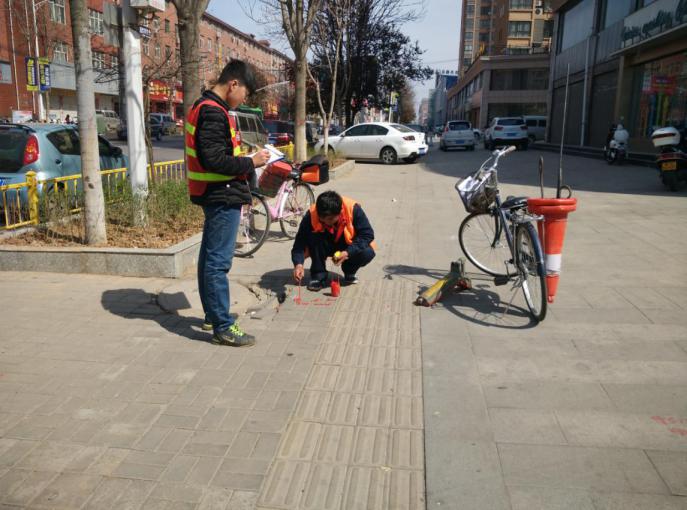

        管线点编号包括两位台组号、两位管线类别代码、以及顺序号,至少有5个字符。别的不谈,就是刷号,都要刷到上百万、上千万个字符。至于会用到多少红油漆,这个没有统计过具体数值。编号之外,还要对地下管线设施的中心点做标记,便于将来测量定点用。
        由此可知,管线探测的工作量还是非常大的。这项工作随着城市化进程的加快,越来越普及,人们有更多的机会看到管线探测工作者的身影,穿行在城市的大街小巷。他们在为城市管理、城市治理提供数据服务的同时,也将自己的足迹深深地印在了城市里,我们要关注他们。
