近期,与管线有关的一批标准公布
2022-05-16 15:25:18 浏览次数:
分享到:
作者:王向坤
近期,国家市场监督管理总局 国家标准化管理委员会发布《2022年第6号中国国家标准公告》,其中有涉及管线服务的标准。
一、《智能井盖》
标 准 号:GB/T 41401-2022
发布日期:2022-04-15
实施日期:2022-11-01
主管部门:住房和城乡建设部
本文件对于智能井盖术语定义、功能要求、性能要求、通信要求、信息要求、安全保护要求、管理维护等做了具体规定。
二、《地下无压排水管网非开挖修复用塑料管道系统 第 3 部分:紧密贴合内衬法》
标 准 号:GB/T 41666.3-2022
发布日期:2022-04-15
实施日期:2022-11-01
主管部门:中国轻工业联合会
三、《城市地下空间三维建模技术规范》
标 准 号:GB/T 41447-2022
发布日期:2022-04-15
实施日期:2022-04-15
主管部门:自然资源部(测绘地理)
本文件规定了城市地下空间三维建模的基本要求、建模过程、建模方法以及地下建筑物、地下管线、综合管廊、地下交通设施和周边地质体的建模要求。
四、《地下管线要素数据字典》
标 准 号:GB/T 41455-2022
发布日期:2022-04-15
实施日期:2022-04-15
主管部门:自然资源部(测绘地理)
本文件规定了地下管线要素数据字典结构及内容、数据字典描述内容。
五、《基础地理信息要素分类与代码》
标 准 号:GB/T 13923-2022
发布日期:2022-04-15
实施日期:2022-11-01
主管部门:自然资源部(测绘地理)
全部代替 GB/T 13923-2006
本文件规定了基础地理信息要素的分类编码原则、分类方案、编码方案一级分类的代码扩展原则,用数字形式标识基础地理信息要素的类型。
本文件修改了原有管线要素分类中小类与子类的类别设置。
以上标准中,《地下无压排水管网非开挖修复用塑料管道系统 第 3 部分:紧密贴合内衬法》由于涉及版权保护问题,还不能预览,其它均可在线阅读。

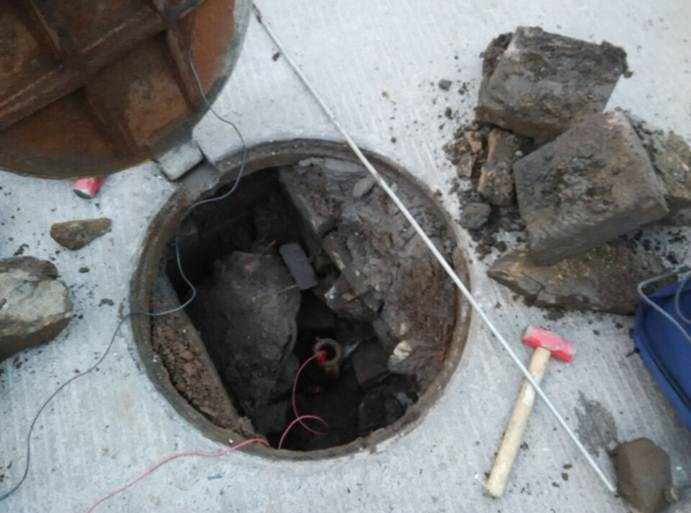

对于管线服务来说,井盖是重要的管线设施,打开井盖也是探知地下管线的第一步,部分专业管线早已出现了特殊井盖,比如加锁井盖,甚至智能井盖方案在二十年前就已出现。如今,随着智能设备的发展,井盖之下不只是管线设施,还有感知、监测等物联网设备,对管线等一众设备的安全管理,井盖必然要进化。如今,标准的建立,就说明这件事情无论是从生产、技术、工艺,还是管理方面,逐渐成熟了。
管线三维建模,很早就出现了,哪怕是拿辅助设计类CAD软件呈现,人们能够看到管线的三维状态。随着硬件及三维技术的进步,局部或整体管线三维模型实现了和城市三维模型的融合,期间,也曾出现管线模型细化、复杂化的趋势,但整体还是利用管线探测结果,用软件的方式实现管线三维模型,这样的处理,好处是成本低一些。
但是,不论如何处理,地下管线毕竟与地上场景不同,绝大部分是看不到的,探测仅仅是定位了管线的三维位置,依据井下可见部分的管线属性来确定两点之间的管线属性。特别是,塑料等柔性管道越来越多,非开挖敷设越来越多,在地下,两点之间的管线不是笔直的,探测没有办法做到与实际的完全一致,只能是在一定误差之内的几何抽象,还有就是,非金属管线探测的难点还未攻克,这些管线存在着非探测等手段数据处理。所以说,管线真三维是个伪命题,除非探测手段以及表达手段清晰到很高的量级。
不过,表达真实世界,一直是人们追求的目标之一,管线三维模型也必然要前进。它可以快速建模,也可以方便实用,但前提是数据的准确性要越来越高,这个目标的提高与技术、成本不可分割,我们要相对的看待这个事情。应用中,AR技术在现场实时呈现地下管线是目前的一个亮点,它具备将地下、地上动态合成在一起的技术条件,发展起来,可能会打破某些壁垒,可视部分可以没有三维模型,反而可以把管线数据三维模型化之后,合成到视频场景中,如果能够集成监测数据,就可以实现更多的预测性分析和管理,包括地上、地下的融合。
管线探测大多执行的是标准号为CJJ类的技术规程,但是,管线需要与基础地形叠加,必然要涉及基础地理信息,为了确保共同的要素分类、代码基础,也必然要遵循共同的标准,《基础地理信息要素分类与代码》就是这样的标准,很多人对于“54”开头的分类代码非常熟悉,就是这个原因。之前一直执行的是GB/T 13932-2006标准,我们可以比较这两个版本的标准中管线部分。
2006版,管线大类下面的种类包括:输电线,通信线,油、气、水输送主管道,城市管线。
2022版,管线大类下面的种类改为:长输输电线,长输通信线,长输油、气、水输送主管道,城市管道。
一、《智能井盖》
标 准 号:GB/T 41401-2022
发布日期:2022-04-15
实施日期:2022-11-01
主管部门:住房和城乡建设部
本文件对于智能井盖术语定义、功能要求、性能要求、通信要求、信息要求、安全保护要求、管理维护等做了具体规定。
二、《地下无压排水管网非开挖修复用塑料管道系统 第 3 部分:紧密贴合内衬法》
标 准 号:GB/T 41666.3-2022
发布日期:2022-04-15
实施日期:2022-11-01
主管部门:中国轻工业联合会
三、《城市地下空间三维建模技术规范》
标 准 号:GB/T 41447-2022
发布日期:2022-04-15
实施日期:2022-04-15
主管部门:自然资源部(测绘地理)
本文件规定了城市地下空间三维建模的基本要求、建模过程、建模方法以及地下建筑物、地下管线、综合管廊、地下交通设施和周边地质体的建模要求。
四、《地下管线要素数据字典》
标 准 号:GB/T 41455-2022
发布日期:2022-04-15
实施日期:2022-04-15
主管部门:自然资源部(测绘地理)
本文件规定了地下管线要素数据字典结构及内容、数据字典描述内容。
五、《基础地理信息要素分类与代码》
标 准 号:GB/T 13923-2022
发布日期:2022-04-15
实施日期:2022-11-01
主管部门:自然资源部(测绘地理)
全部代替 GB/T 13923-2006
本文件规定了基础地理信息要素的分类编码原则、分类方案、编码方案一级分类的代码扩展原则,用数字形式标识基础地理信息要素的类型。
本文件修改了原有管线要素分类中小类与子类的类别设置。
以上标准中,《地下无压排水管网非开挖修复用塑料管道系统 第 3 部分:紧密贴合内衬法》由于涉及版权保护问题,还不能预览,其它均可在线阅读。
对于管线服务来说,井盖是重要的管线设施,打开井盖也是探知地下管线的第一步,部分专业管线早已出现了特殊井盖,比如加锁井盖,甚至智能井盖方案在二十年前就已出现。如今,随着智能设备的发展,井盖之下不只是管线设施,还有感知、监测等物联网设备,对管线等一众设备的安全管理,井盖必然要进化。如今,标准的建立,就说明这件事情无论是从生产、技术、工艺,还是管理方面,逐渐成熟了。
管线三维建模,很早就出现了,哪怕是拿辅助设计类CAD软件呈现,人们能够看到管线的三维状态。随着硬件及三维技术的进步,局部或整体管线三维模型实现了和城市三维模型的融合,期间,也曾出现管线模型细化、复杂化的趋势,但整体还是利用管线探测结果,用软件的方式实现管线三维模型,这样的处理,好处是成本低一些。
但是,不论如何处理,地下管线毕竟与地上场景不同,绝大部分是看不到的,探测仅仅是定位了管线的三维位置,依据井下可见部分的管线属性来确定两点之间的管线属性。特别是,塑料等柔性管道越来越多,非开挖敷设越来越多,在地下,两点之间的管线不是笔直的,探测没有办法做到与实际的完全一致,只能是在一定误差之内的几何抽象,还有就是,非金属管线探测的难点还未攻克,这些管线存在着非探测等手段数据处理。所以说,管线真三维是个伪命题,除非探测手段以及表达手段清晰到很高的量级。
不过,表达真实世界,一直是人们追求的目标之一,管线三维模型也必然要前进。它可以快速建模,也可以方便实用,但前提是数据的准确性要越来越高,这个目标的提高与技术、成本不可分割,我们要相对的看待这个事情。应用中,AR技术在现场实时呈现地下管线是目前的一个亮点,它具备将地下、地上动态合成在一起的技术条件,发展起来,可能会打破某些壁垒,可视部分可以没有三维模型,反而可以把管线数据三维模型化之后,合成到视频场景中,如果能够集成监测数据,就可以实现更多的预测性分析和管理,包括地上、地下的融合。
管线探测大多执行的是标准号为CJJ类的技术规程,但是,管线需要与基础地形叠加,必然要涉及基础地理信息,为了确保共同的要素分类、代码基础,也必然要遵循共同的标准,《基础地理信息要素分类与代码》就是这样的标准,很多人对于“54”开头的分类代码非常熟悉,就是这个原因。之前一直执行的是GB/T 13932-2006标准,我们可以比较这两个版本的标准中管线部分。
2006版,管线大类下面的种类包括:输电线,通信线,油、气、水输送主管道,城市管线。
2022版,管线大类下面的种类改为:长输输电线,长输通信线,长输油、气、水输送主管道,城市管道。
差别在于增加了“长输”二字,实际上,没有这两个字,在2006版中表达的也是长输的意思,因为城市管线单列出来了,城市管线之外那就是长输管线。
注意,在在线阅读中,2022版的管线中类中是城市管道,但是,附录B中仍然叫做“城市管线”,二者不一致。这也只能望文生义,一切要等正式版出版以后,才可以评论。
注意,在在线阅读中,2022版的管线中类中是城市管道,但是,附录B中仍然叫做“城市管线”,二者不一致。这也只能望文生义,一切要等正式版出版以后,才可以评论。
