网格化管理在城市管线数据动态维护中的应用
2020-07-27 16:26:05    浏览次数:
分享到:

作者:郭根会
摘要:本文提出网格化管理的理念,全方位的阐述在管线数据管理中的具体方法,为管线数据更新管理提供了新思路、新方法。

关键词:网格化   管线   数据

        网格化管理是对某一时间或空间区域按照一定的标准划分成为单元网格,通过对单元网格的管理来实现整体管理的效果。在城市管线动态管理中,由于涉及到的管线权属单位较多,管线覆盖区域较广,管线动态变化频繁,常规的动态维护不仅耗费大量的人力及财力,往往达不到预期效果。网格化管理不仅能实现管线日常安全巡视、动态数据更新维护,而且能够保障道路施工安全,是管线数据动态维护的新方法。
        管线数据的网格化管理首先要建立相应的管理制度,由城市地理信息管理部门建立集管线数据采集、管线数据管理、地下管线巡查管理、道路施工前管线资料审批管理、管线数据动态维护管理等一系列管理体制,并建立精细的作业流程及管理流程,不但保障网格化区域内数据的独立运行及管理的顺利实施,还能使各网格化信息与信息管理系统信息形成联动机制,保持数据的相统一。

        1、网格区域的分区
        把城市管线覆盖区域按照一定的原则进行分区,一般有两种划分方法。在管线信息化管理只覆盖到城市道路的,可按照城市道路进行划分。在管线信息管理全覆盖的城市可按照街区进行划分,以保障住宅小区、机关单位、厂区等区域不被分割。网格划分应在管线信息管理系统中按照地形数据读取网格区域边界,对划分的网格区域进行统一编号,建立网格间的拓扑关系,形成固定的数据管理及更新机制。
网格区域大小的划分可按照区域内管线的数量进行确定,对于老旧城区及管线敷设年代久远或地下管线敷设不规整地段适当缩小网格区域,对于新建城区或城市外围道路可适当扩大网格区域。网格区域在划定后,依据实际运行状况可适当调整。

        2、网格区域的数据管理
        网格区域划分后,由管理系统剪裁数据,各网格数据属性必须齐全,保障区域内数据的独立运行。数据裁取后拷贝到移动APP系统,并在电脑中备份,区域负责人员可在移动终端进行数据的查询、数据的更新。在数据拷贝及使用中,要严格遵循数据的安全及保密管理条例。区域负责人不仅要熟练掌握网格内的管线数据状况,还要做到实地情况与管线资料的对应,使地形地貌与地下管线信息融为一体。

        3、日常管线巡查
        目前管线的巡查多以各权属单位为单元,各自依据自身专业管线的要求进行巡视,各权属单位均有相应的巡查管理制度,造成了管线巡查的重复,由于管线权属单位较多,管线的敷设范围较广,有限的人力资源限制,造成管线巡查的周期较长,存在较多隐患。
        建立网格化管理后,在每一网格区域内,建立统一的巡查制度。由信息管理主管部门汇总各权属单位巡查的要求,制定管线综合巡查方案,网格区域责任人负责对区域内所有管线进行巡查,对发现的隐患问题及时反映到各权属单位,并负责后期的隐患整改跟踪。目前我国大多数城市完成了天眼工程的建设,城市道路监控系统较为完善,也可利用监控系统对道路施工进行全天候监视。
        4、施工资料及现场管理
        在进行城市道路施工前,施工单位必须了解所施工区域的地下管线现状,部分城市已建立了道路施工前的申报制度,并组织管线图资料的搜集及批准手续。但在施工中要召集到各权属单位人员难度较大,影响工程的施工。
        建立网格化管理后,施工前管线资料在信息管理系统中搜集,网格区域责任人审核后便可作为施工参考依据,建立相应的审批流程,可极大地压缩审批时间。在施工期间,网格区域责任人负责本区域内的所有管线的开挖指导,权属单位不再直接参与。在施工中需要权属单位到场时,由区域责任人负责联系,并协调处理相关事宜。
        5、竣工资料管理

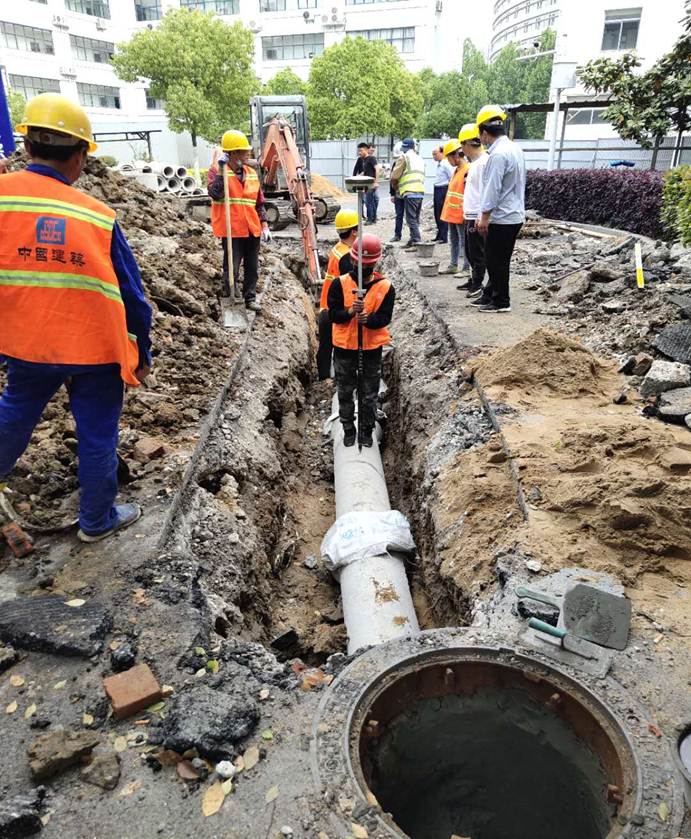

        工程施工中,各网格区域负责本区的管线竣工数据的采集及入库,包括管线日常维护及维修等施工中使管线属性信息发生改变的,均要在系统中进行更新,并注明施工的时间及简要过程,增加系统的管线维护信息。管线数据的更新可在管线覆土前进行,完成坐标及属性采集后再覆土恢复,对于大面积的管线竣工,区域负责可协同信息管理部门进行批量更新。


        6、施工现场情景再现
        在道路施工中,不但要对竣工资料进行完善,还要拍摄部分地下管线开挖及敷设的现状图片或视频,标明精确的地理位置,在管线信息管理系统中可建立局部开挖或断面透视图管理,增加管线三维展示的现势性。随着时间的积累,把开挖的视频及图片关联到一起,就会得到地下管线的实景空间分布图,增加管线数据使用的效果。

        7、区域数据与系统数据的对接
        建立区域数据与信息系统数据的定期对接,使系统数据得到及时地更新,在区域数据进入系统前,要按照数据更新作业流程进行处理,通过对数据的全面检查,不但要保障数据的准确性,更要对数据的逻辑关系进行检查,严格按照系统数据的格式进行更新。
        区域数据更新后要保持网格区域间数据的无缝接边,对发现不一致的要及时处理,必要时现场核实。为保障系统更新数据的安全性,要对网格区域原有数据与现有数据进行对比,确认数据不同之处均来自管线数据更新后方可对数据进行入库。

        8、其他数据的应用
        建立网格化管理系统后,在对管线数据进行管理的同时,也可对其他相关信息进行管理,如城市安全方面,对消防栓、治安岗、医院、人防、高压电缆、高压燃气、石油管线等进行实时属性数据更新,也可用于民生领域,如对医院、银行、商场超市、卫生间、停车场等进行数据维护,建立全方位的城市基础数据库,有利于城市的应急防控。
        总之,城市管线数据动态更新及日常维护的网格化管理,能大量地节约人力成本,减少工程施工的流程,提高市政维护的效率。网格化管理,责任人明确,管理及工作目标更为清晰,有利于城市基础管理数据的更新和维护。
