在工作中建立管线思维
2019-09-23 11:44:31    浏览次数:
分享到:

作者:齐禄军
        通常意义上的思维,涉及所有的认知或智力活动。它探索与发现事物的内部本质联系和规律性,是认识过程的高级阶段。思维对事物的间接反映,是指它通过其他媒介作用认识客观事物,及借助于已有的知识和经验,已知的条件推测未知的事物。思维的概括性表现在它对一类事物非本质属性的摒弃和对其共同本质特征的反映。
        地下管线铺设是按照设计和施工规范,将各种管道、线路铺设于地下。城市地下管线探测其主要任务是查明施工场地有无已铺设的地下管线,如有,则查明地下管线的平面位置、走向、埋深(或高程)、规格、性质、材质等,并编绘地下管线图;除此以外,还需查明每条管线的铺设年代和产权单位。
        管线铺设要遵循一定的规程、规范,如《GB50268-97给水排水管道施工规程及验收规范》。根据这些规程铺设管网就会形成一定的规律。在地下管线探测中,我们遵循《CJJ61-2017城市地下管线探测技术规程》进行城市地下管网普查。随着我们对管线不断地认知,经验、技术不断地积累与提高,形成了一些管线探测的思维。

        管线探测时常识性思维
        在管线探测中,有许多步骤我们已经驾轻就熟。比如在探测路灯过程中,可采用夹钳,感应的方法,切忌采用直接法进行路灯管网探测。对于路灯管网探测有一个重点和难点——寻找电源,无论是从变压器接出来的控制箱,还是探测寻找到的上杆,路灯的电源得有。除了路灯电源,还有雨水的出水口(入河口、入海口等)、污水的泵站、污水处理厂及自来水的水源等等。记得在某个项目中,一个组长将一个管径为800的自来水管进用户后定为非普查,甲方“带管”(甲方现场解决疑问点)过程中,寻问甲方这段自来水去哪了?结果甲方说,这是两趟管,两根水源管,一上一下,顺着河边一直到取水的地方。在管线探测中,不断地积少成多,形成了一些常识性的思维。

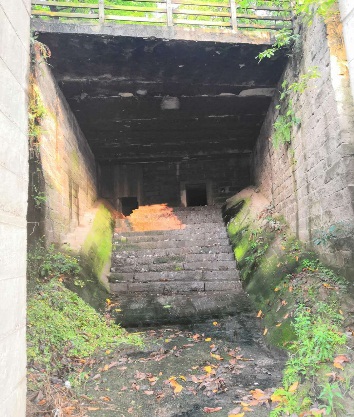

        雨水出水口
        在这些常识性思维中,包含一些管线探测技术方面的常识。对于管道类,像自来水,我们会采用接地或是感应,对于线缆类会采取在检查井中使用夹钳夹最上排中间管道内的线缆,有时遇到顶管信号较差时,采取将所有线缆加在一起增强信号进行探测。水泥路面定点时要订射钉,在绿化带处定点时要订木桩等等。在日积月累的探测过程中,这些常识已经成为我们习以为常的东西,甚至于手到擒来,游刃有余。
        在管线探测的常识性思维中,有一部分较为薄弱,也是管线探测先决条件——安全思维。这种安全思维在项目开始便一直存在,从开始的安全生产培训,项目驻地安全管理,到施工过程中的安全锥摆放,仪器的安全使用,下井时的规范操作等,再到测量、开挖注意事项,最后的成果安全等等。管线探测方面常识性的思维需要无数次实际锻炼,而安全常识需要我们时刻提醒自己。

        管线探测探索性思维
        在管线探测中,我们会发现一些管线铺设的规律,尤其是排水、给水、小区管网铺设规律明显,特别是埋设在开发区、新修路面、新建小区的管网规律性较强。在我们寻找和发现规律的过程中,便会形成管网探测探索性思维。
        市政排水管网铺设时,会根据实地情况有规律的铺设分支井。在管网探测中,由于分支井被掩埋,主井积水不易发现,或是粗心大意漏测分支等,就需要根据探测道路实际情况,寻找已探测管网埋设规律,比如每两个分支井之间夹着三个井,或是污水和雨水分支井一起铺设等等,用于后续寻找和检验我们管网探测过程中的丢失和遗漏。
        在市政给水管网铺设中也存在一些铺设规律。比如在给水管网铺设中,会在两个消防栓之间铺设过路分支。在一些管网探测中,给水管网会铺设在绿化带中,消防栓埋在绿化中易于发现,而分支井掩盖在绿化中容易漏测。这时就需要发挥探索性思维,寻找给水铺设规律,方便后续探测。给水管网铺设可能会因为施工单位不同,道路不同,形成多种的铺设规律。这就需要不断地去发现和总结。
        小区管网铺设具有较强的规律性。无论排水的铺设,还是自来水入户分支以及通讯、供电、天然气的埋设都有一定极强的规律性。比如,每栋楼层都有相同的污水井数,给水分支也会在大致相同的位置进入楼层,供电、通讯都铺设都具有普遍性和相似性。
        无论是管道埋设还是管件配置它都有迹可循。比如自来水的分支、消防栓处会有控制的阀门;北方的自来水会埋设在供暖的旁边;天然气转角和等距离的标识桩等等。而这些规律需要我们不断地去发现,并且灵活的使用。

        管网探测创造性思维
        管网探测中,在无数的经验积累下,创造出一些东西,使得探测工作更加简单,增加容错率。

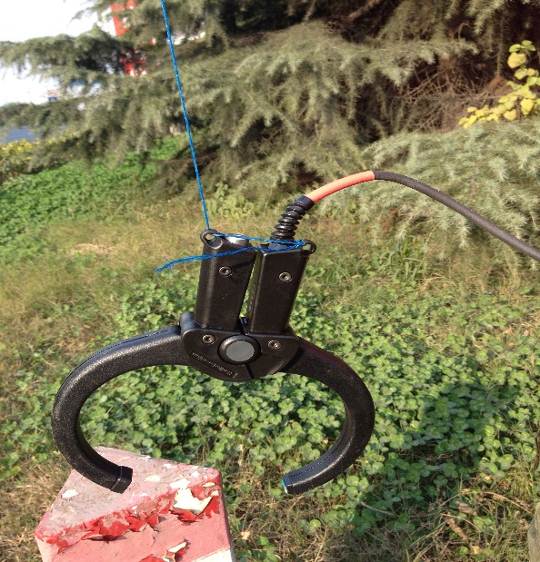

        在仪器使用过程中,夹钳不易从夹线中拽出,就需要工作人员下井将夹钳取回。有人发明了一种穿线的方法,轻而易举的将夹钳从井中拽出。就是在夹钳两端穿入线,在穿入的最后一端打成死结,当回拉线的时候,夹钳受力打开,便可轻易地从井中取出。

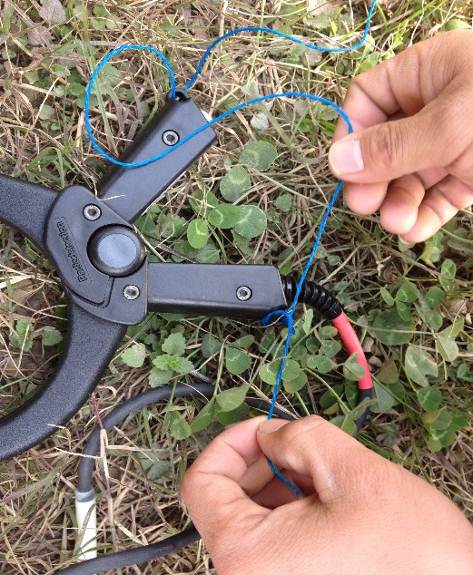

夹钳使用技巧
        在做排水管网普查中,一些相近的管径不易用直尺量测管底减管顶算出。有人发明了一种直尺上夹笔套或者其他标志的方法进行量测。比如管径是300mm和400mm不易量测分辨,那就在直尺的30CM处夹上树枝、笔套等易于固定的东西,放入井中,与管顶对比,属于哪个管径一目了然。
        随着探测经验的不断丰富,在某些地方思维比较敏锐。在一个项目中,发现高压电线进入变压器后,没有低压线缆从变压器中出来进入用户。然后,我将仪器放在所测的电缆位置,在有可能的位置盲测,巧了,有信号,根据信号,将进入住户的低电压线缆一一测出。
        除了以上具有代表性的例子,还有开井的窍门、钎探的方法、仪器的使用等等,以及等待我们去创造发明的一些东西。创造性思维不但是创造出一种便于工作的方法和工具,而且是随着经验的积累,创造出一种管线思维模式。
        在管线探测中,我们不仅仅掌握一些常识性的东西,随着管线探测经验的增加,阅历不断丰富,我们要形成一种管线探测思维,在工作工程中多角度,多方面的去考虑,以便在今后的管线探测工作中更加得心应手。
